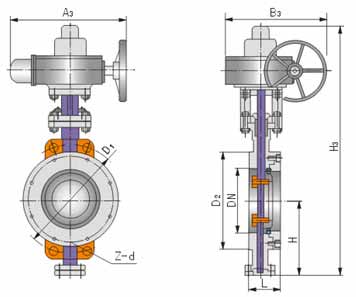

DD973電動對夾式多層次金屬硬密封蝶閥結構圖

概述

DD973電動對夾式多層次金屬硬密封蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。電動對夾式金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性,使用壽命長,電動硬密封蝶閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

特點

本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

主要技術參數

公稱通徑	DN	50～1200
公稱壓力	PN	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度實驗	0.9	1.5	2.4	3.75	6.0
	密封實驗	0.66	1.1	1.76	2.75	4.4
	氣密封實驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～600℃

主要零件材質

零件名稱	材質
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

注：Dt-代表彈性密封結構。

主要外形和連接尺寸

產品名稱	公稱通徑		結構長度（標準值）L	外形尺寸（參考值）										連接尺寸（標準值）
	公稱通徑			H	Dt373H			Dt673H			Dt973H			PN0.6MPa		PN1.0MPa
	mm	inch		H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
Dt(3.6.9) 73H -(6.10) C.P.R.V系列對夾式彈性金屬硬密封蝶閥	50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
	65	21/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18
	80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18
	100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
	125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
	150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22
	200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22
	250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22
	300	12	83	283	800	380	420	1035	450	220	1070	300	315	395	12-22	400	12-22
	350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	460	16-22
	400	16	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-26
	450	18	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26
	500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26
	600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30
	700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30
	800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33
	900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33
	1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
	1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-39

產品名稱	公稱通徑		結構長度（標準值）L	外形尺寸（參考值）										連接尺寸（標準值）
	公稱通徑			H	Dt373H			Dt673H			Dt973H			PN1.6MPa		PN2.5MPa
	mm	inch		H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
Dt(3.6.9) 73H -(16、25) C.P.R.V系列對夾式彈性金屬硬密封蝶閥	50	2	43	112	350	180	200	625	245	72	530	250	255	125	4-14	125	4-18
	65	21/2	46	115	370	180	200	625	245	72	530	250	255	145	4-14	145	8-18
	80	3	49	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18
	100	4	56	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22
	125	5	64	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26
	150	6	70	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26
	200	8	71	208	605	270	280	850	250	170	775	300	315	295	12-22	310	12-26
	250	10	76	243	680	270	280	925	250	170	945	300	315	355	12-26	370	12-30
	300	12	83	283	825	380	420	1035	450	220	1070	300	315	410	12-26	430	16-30
	350	14	92	310	900	380	420	1070	450	220	1140	300	315	470	16-26	490	16-33
	400	16	102	340	980	450	470	1190	450	220	1210	300	315	525	16-30	550	16-36
	450	18	114	380	1030	480	490	1250	650	280	1335	575	714	585	20-30	600	20-36
	500	20	127	410	1105	480	490	1290	650	280	1415	575	714	650	20-33	660	20-36
	600	24	154	470	1310	480	490	1455	850	380	1605	656	810	770	20-36	770	20-39
	700	28	165	550	1435	640	660	1585	850	380	1844	656	810	840	24-36	875	24-42
	800	32	190	640	1605	640	660	1700	1250	380	2040	656	810	950	24-39	990	24-48
	900	36	203	710	1745	750	860	1865	1250	380	2255	785	863	1050	28-39	1090	28-48
	1000	40	216	770	1885	850	900	2015	1250	380	2380	785	863	1170	28-42	1210	28-56
	1200	48	254	890	2105	850	900	2250	1250	380	2640	785	863	1390	32-48	1420	32-56

用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
注：Dt-代表彈性密封結構。

主要外形和連接尺寸

產品名稱	公稱通徑		結構長度（標準值）L	外形尺寸（參考值）										連接尺寸（標準值）
	公稱通徑			H	Dt373H			Dt673H			Dt973H			PN4.0MPa
	mm	inch		H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d
Dt(3.6.9) 73H-40C.P.R.V系列對夾式彈性金屬硬密封蝶閥	50	2	43	112	350	180	200	625	250	170	530	250	255	125	4-18
	65	21/2	46	115	370	270	280	625	250	170	530	250	255	145	8-18
	80	3	49	120	380	270	280	645	250	170	565	250	255	160	8-18
	100	4	56	138	420	270	280	675	250	170	600	250	255	190	8-22
	125	5	64	164	460	380	420	715	450	220	640	250	255	220	8-26
	150	6	70	175	555	380	420	800	450	220	705	300	315	250	8-26
	200	8	71	208	605	450	470	850	450	220	775	300	315	320	12-30
	250	10	76	243	680	450	470	925	450	280	945	300	315	385	12-33
	300	12	83	283	825	450	470	1035	650	280	1070	300	315	450	16-33
	350	14	92	310	900	480	490	1070	650	280	1140	300	315	510	16-36
	400	16	102	340	980	480	490	1190	650	280	1210	300	315	585	16-39
	450	18	114	380	1030	640	660				1335	575	714	610	20-39
	500	20	127	410	1105	640	660				1415	575	714	670	20-42

注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T9115.1-2000 GB/T9115.2-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動對夾式多層次金屬硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
